Описание проекта

Огнетрубный котёл — котёл, в котором горячие газы идут внутри труб, а вода омывает их снаружи. Топливо сгорает в жаровой трубе, газы поворачивают в камере и проходят через пучок дымогарных труб, отдавая тепло воде в корпусе. Такие котлы дают горячую воду и пар для производства и отопления, а из нержавеющей стали их делают там, где важны стойкость к коррозии и чистота теплоносителя.

В октябре 2026 года изготовили огнетрубный котёл из нержавеющей стали. На фото — этапы сборки: от трубного пучка до испытания давлением.

Что видно на фото

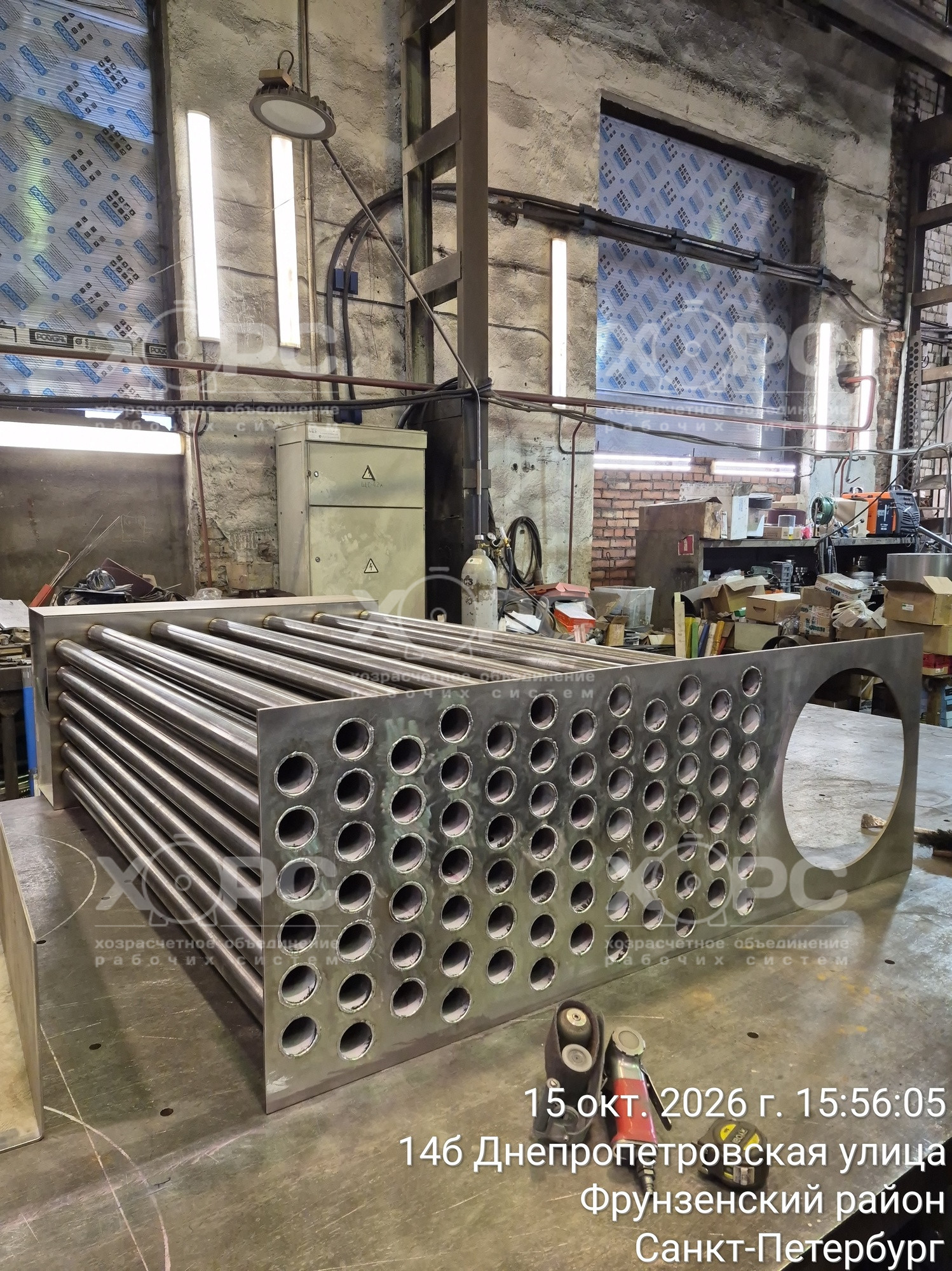

Трубный пучок. 78 дымогарных труб в шахматном порядке, концы приварены к прямоугольным трубным решёткам. В решётке оставлен большой круглый вырез под жаровую трубу.

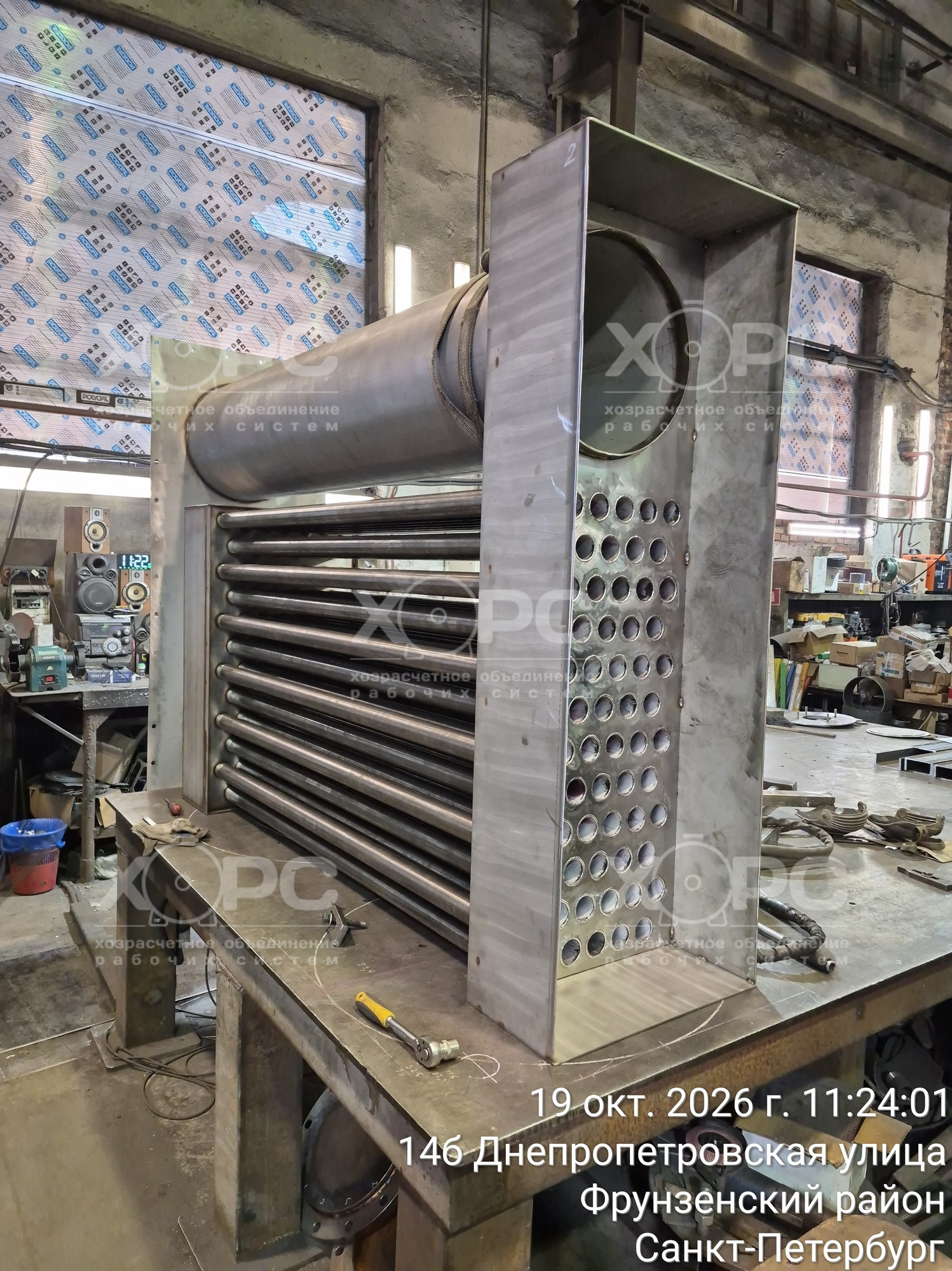

Жаровая труба и камеры. Над пучком проходит жаровая труба большого диаметра, на торцах пучка — прямоугольные камеры из листовой нержавейки с круглыми проёмами.
Корпус. Рядом со сборкой — вальцованная обечайка корпуса котла.

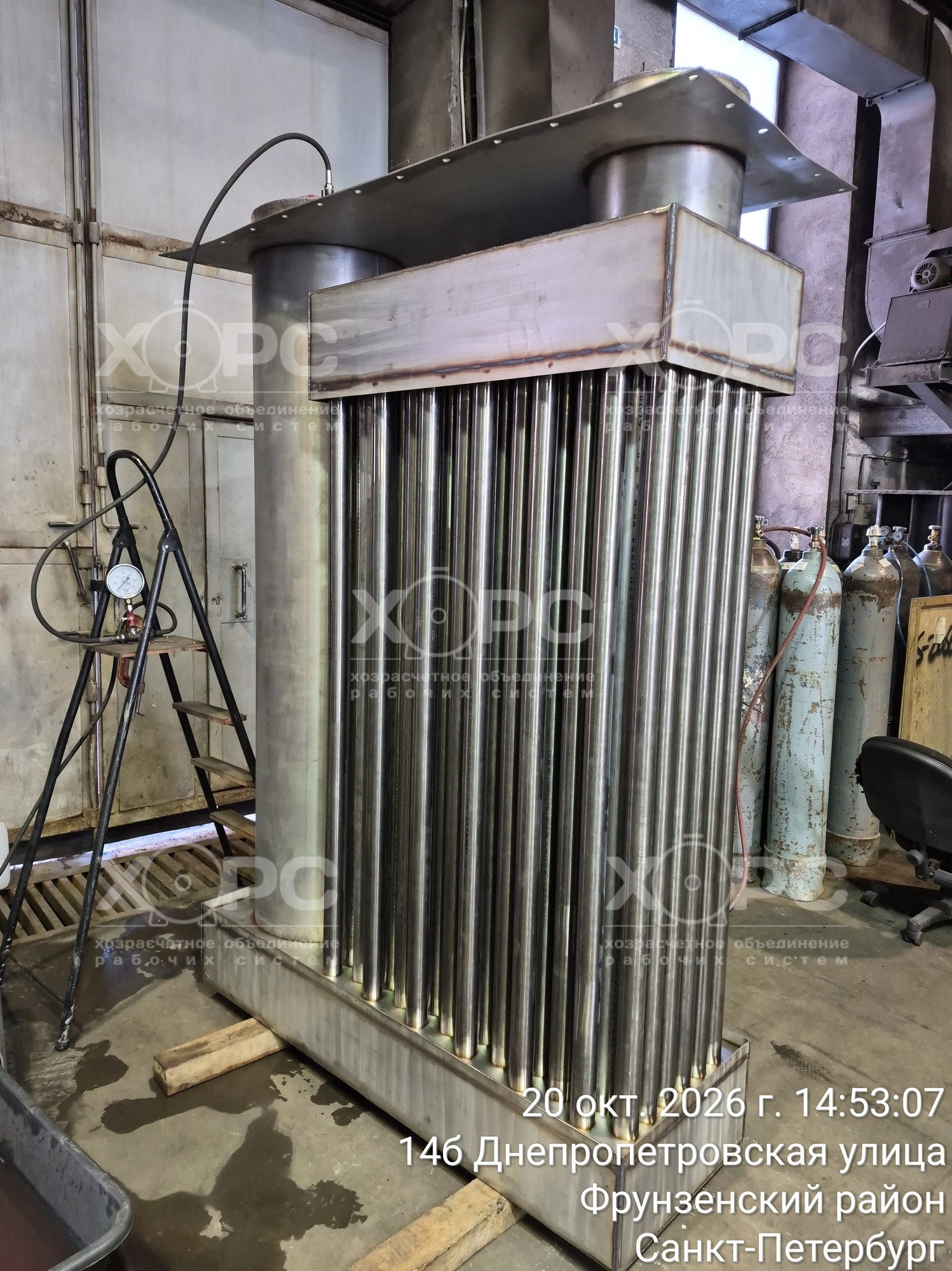

Испытание. Собранный блок поставлен вертикально и опрессован, давление контролируют по манометру.

Как изготавливаем котлы

Материал. Нержавеющая сталь AISI 304, AISI 321 или 12Х18Н10Т — для высоких температур подбираем стабилизированные марки.
Трубные решётки. Отверстия под трубы выполняем строго по разметке чертежа, трубы привариваем к решёткам аргонодуговой сваркой — так же собираем трубчатые охладители.
Корпус и камеры. Обечайку вальцуем из листа, камеры и жаровую трубу собираем и свариваем в том же цехе.
Испытания. Готовый котёл испытываем давлением выше рабочего на прочность и герметичность сварных швов.

Почему заказывают в «ХОРС»

Собственное производство в Санкт-Петербурге, работаем с 2003 года.
Изготавливаем по чертежу заказчика; нет документации — конструкторский отдел разработает её по техническому заданию.
Трубный пучок, жаровую трубу, камеры и корпус делаем на одном производстве.
Работаем с котельным оборудованием: котлы со змеевиками, ёмкости для котельной, ремонт котлов и реакторов.
Доставляем по всей России.

Другие работы — в разделе ёмкости, работающие под давлением.

Пришлите чертёж или техническое задание — мощность, вид топлива, рабочее давление и температуру — рассчитаем стоимость и срок изготовления огнетрубного котла.
