Изготовление двухконтурных змеевиков из нержавеющей стали под давление

Описание проекта

Двухконтурный змеевик — это два змеевика из нержавеющей трубы, навитые один внутри другого. Внутренний и наружный контуры занимают почти тот же объём, что и одинарная спираль, а поверхность теплообмена получается заметно больше. Такие змеевики ставят в котлы, бойлеры, реакторы и технологические ёмкости, где среду нужно быстро нагреть или охладить под давлением, — например, в двухконтурную ёмкость для аммиака.

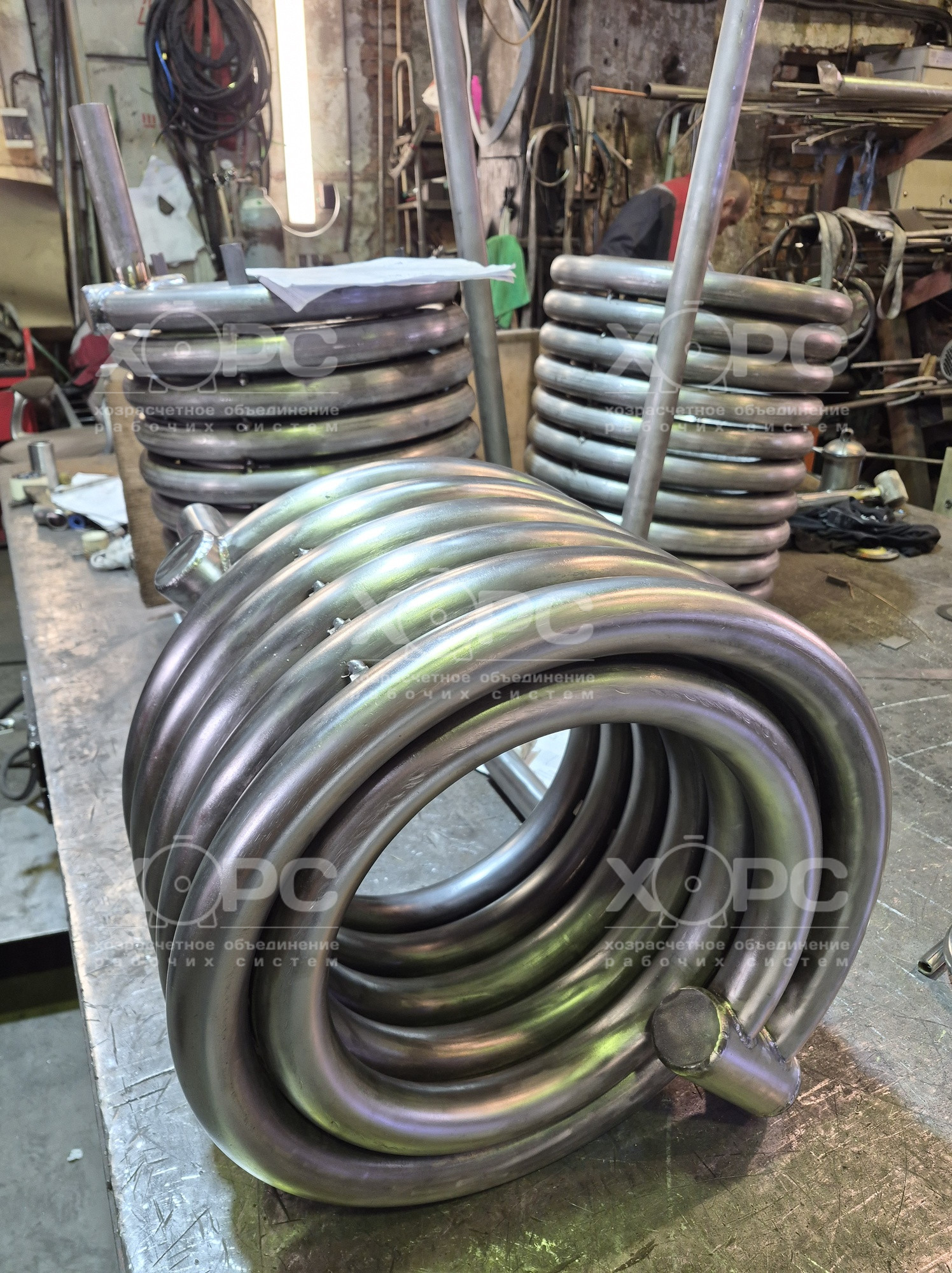

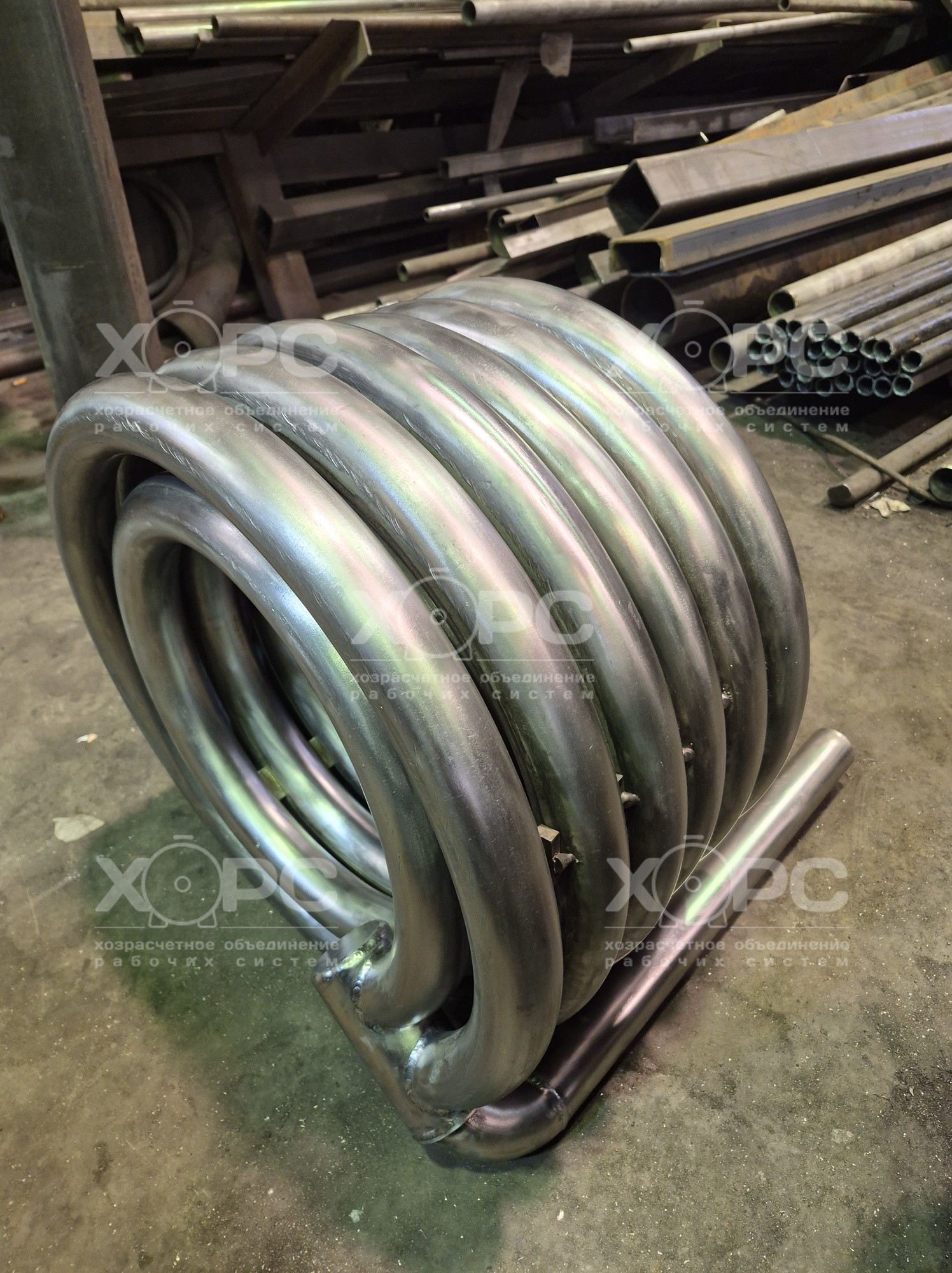

На фото — двухконтурные змеевики под давление, изготовленные на нашем производстве: высокие, с выводами вверх, и горизонтальные, с длинными прямыми патрубками. Готовые змеевики опрессовываем ручным насосом с манометром — испытание тоже есть на фото.

Партия октября 2026 года

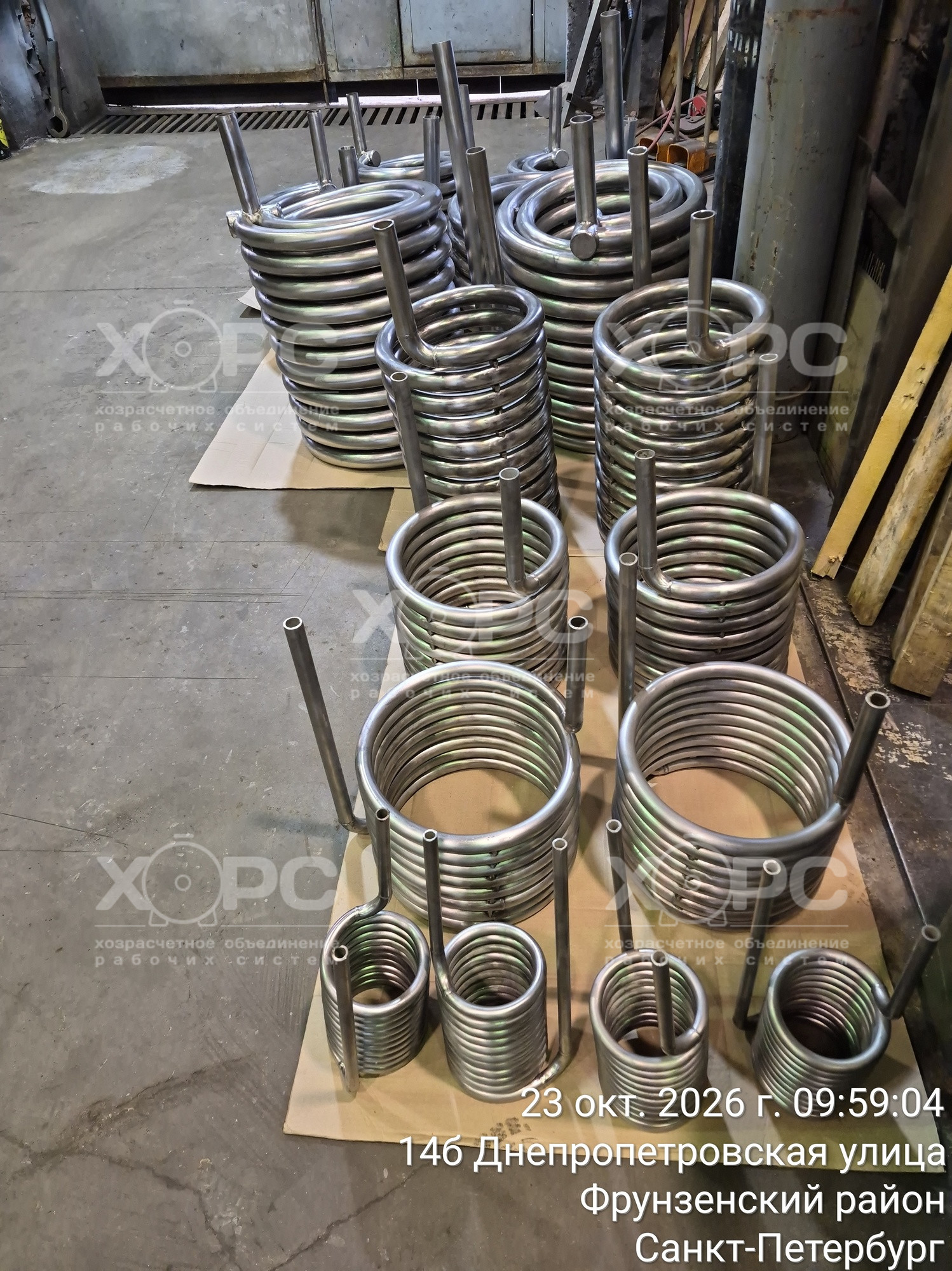

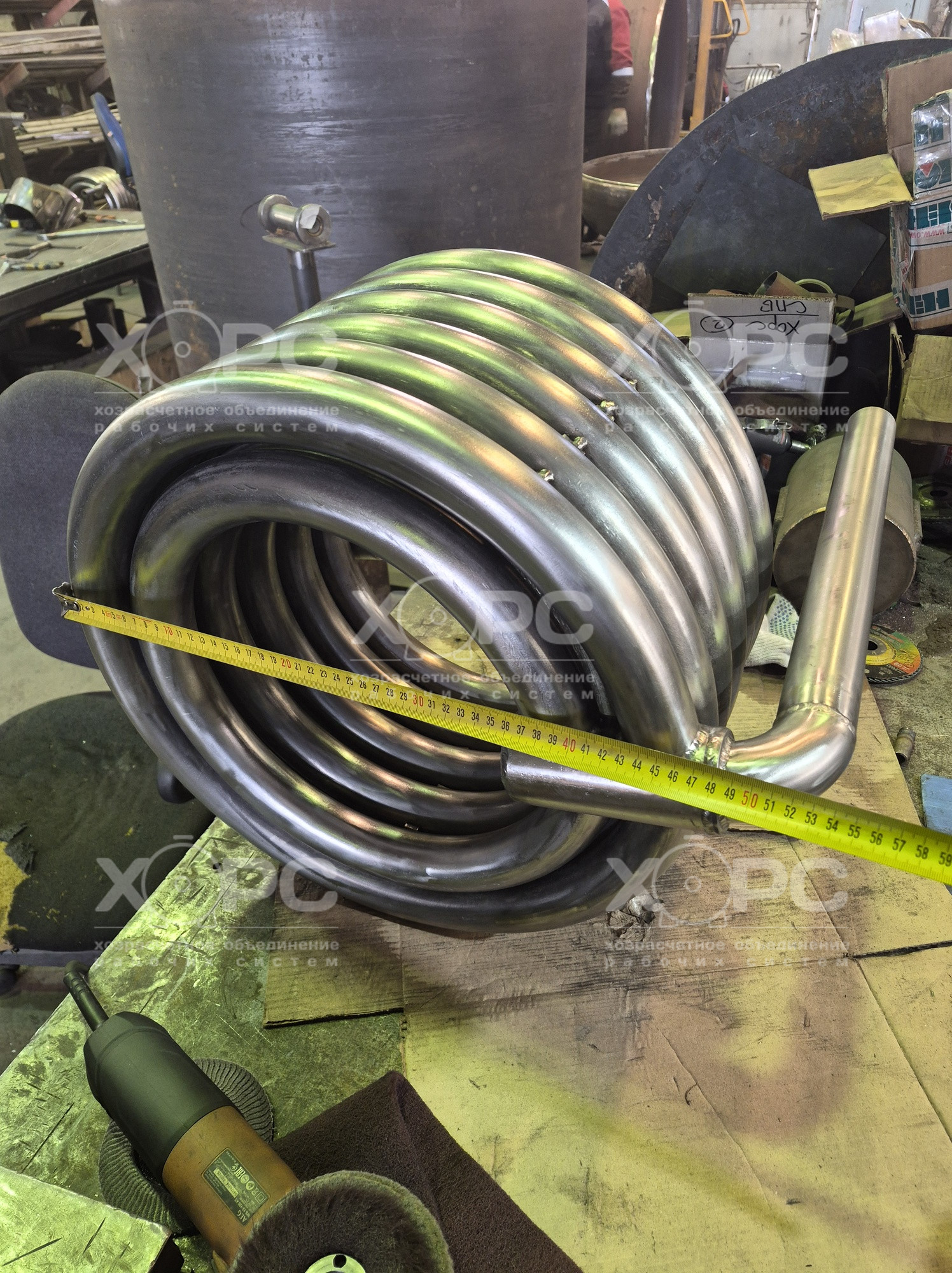

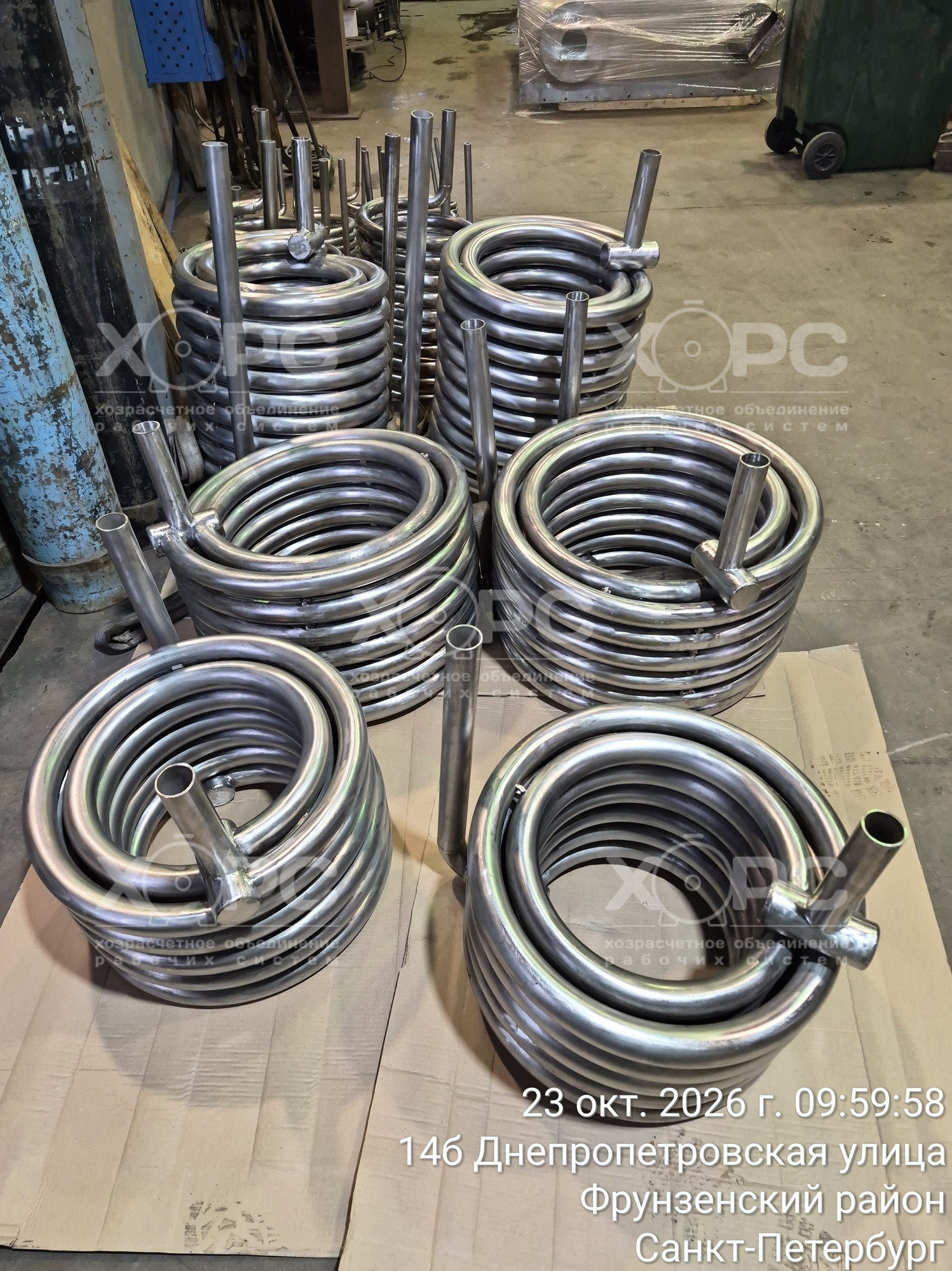

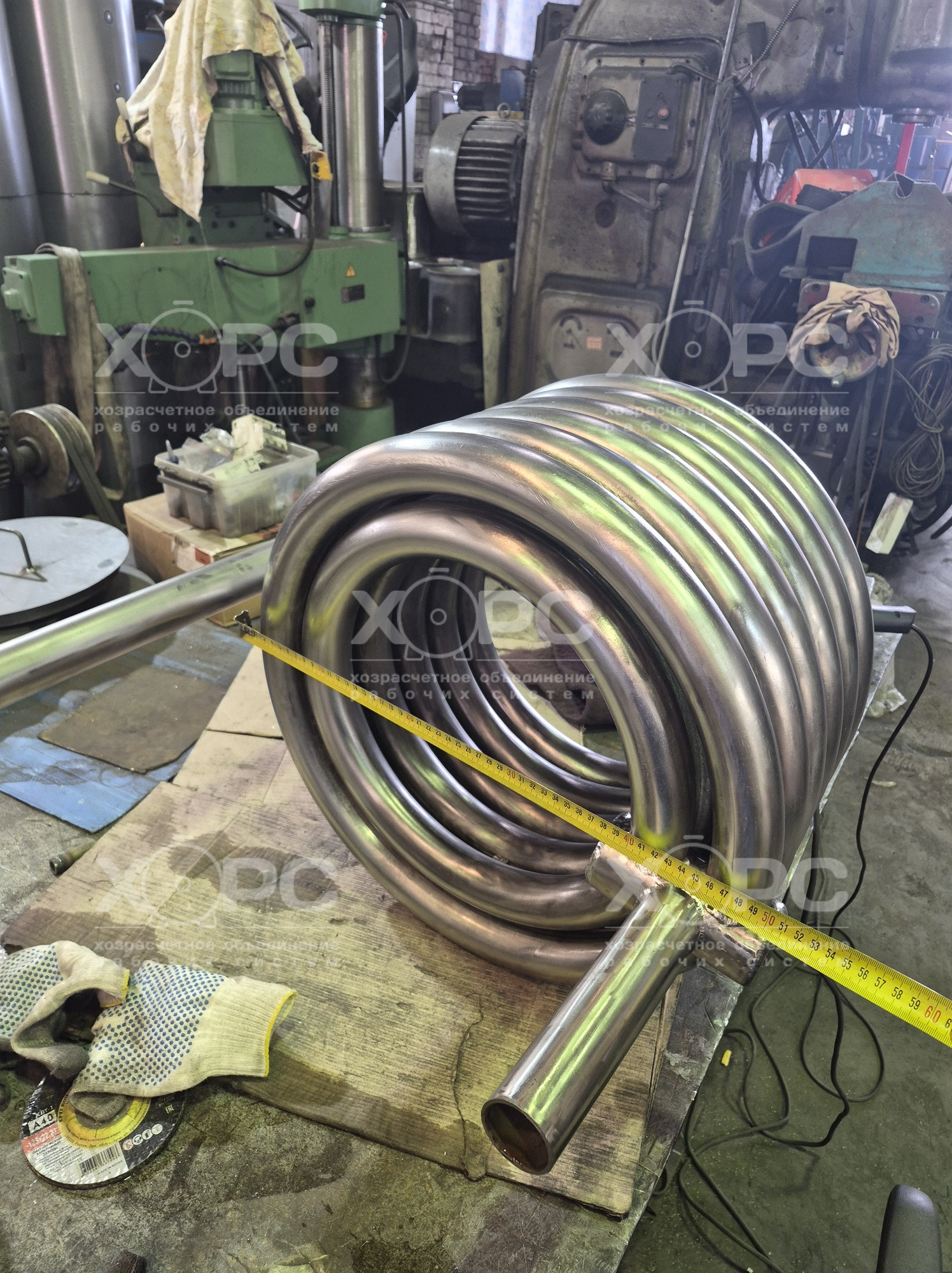

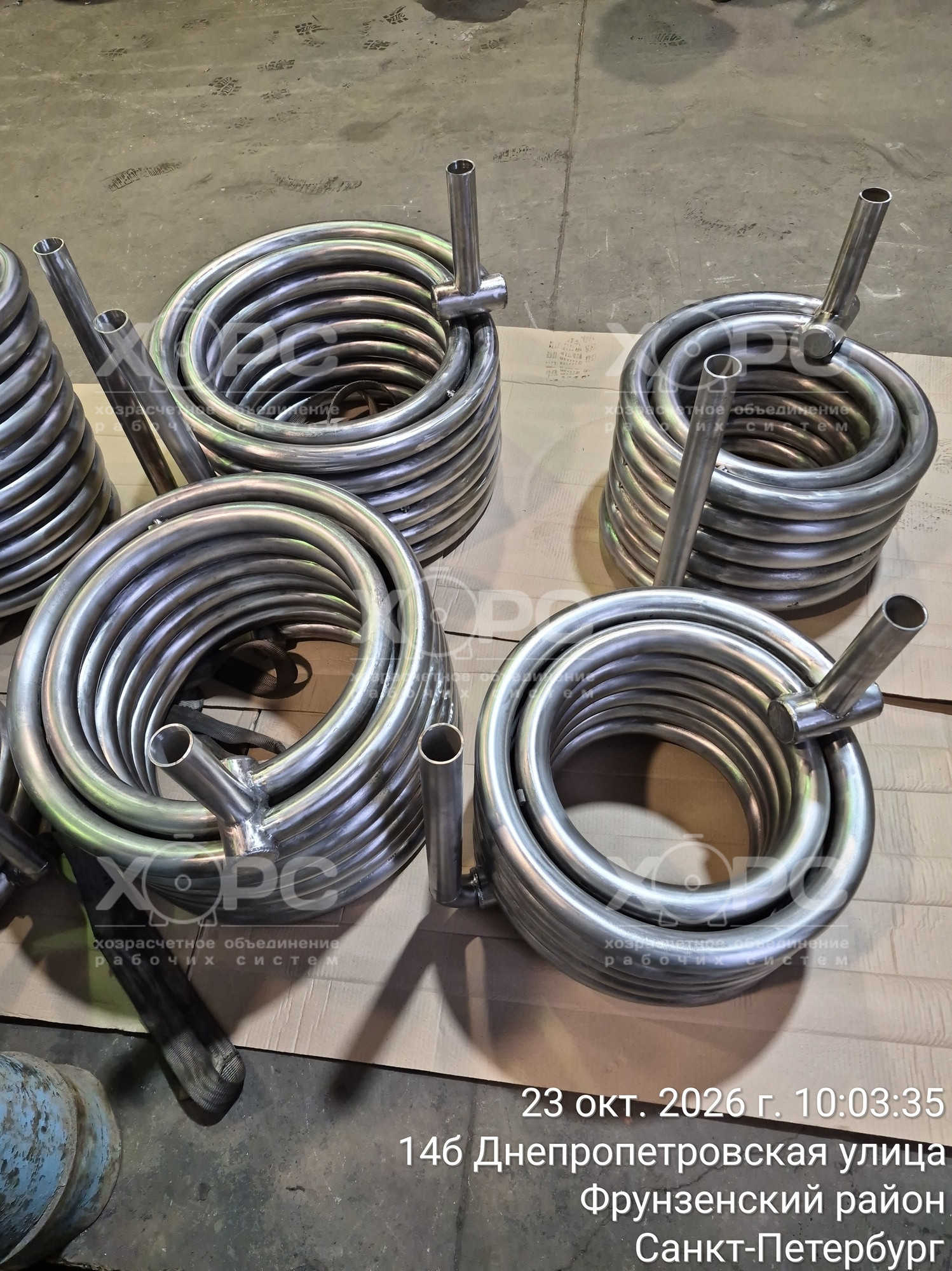

В октябре 2026 года изготовили партию змеевиков из нержавеющей стали нескольких типоразмеров. У двухконтурных концы контуров сведены тройниками в общие патрубки входа и выхода: змеевик подключается к обвязке как одинарный, а работают оба контура. У самого крупного — шесть витков наружного контура, шаг витков держат приваренные упоры, швы на тройниках зачищены, трубы обработаны щёткой.

В той же партии — одноконтурные змеевики разных диаметров и высоты навивки с прямыми выводами.

Как изготавливаем

• Материал. Нержавеющая труба AISI 304, AISI 316 (10Х17Н13М2), AISI 321 или 12Х18Н10Т — марку подбираем по рабочей среде и температуре.
• Гибка. Трубу навиваем на станке без заломов и сужения сечения; диаметр навивки, шаг и число витков — по чертежу. Подробнее о возможностях — в разделе гибка труб.
• Сварка. Тройники, выводы и фланцы привариваем аргонодуговой сваркой, швы зачищаем.
• Испытания. Готовый змеевик проверяем давлением выше рабочего — как в проекте гидравлических испытаний змеевиков. По требованию заказчика — радиографический контроль швов, как для теплообменника для 100% кислорода.

Почему заказывают в «ХОРС»

• Собственное производство в Санкт-Петербурге, работаем с 2003 года.
• Делаем по чертежу, эскизу или образцу; нет чертежа — разработает наш конструкторский отдел.
• Изготавливаем и единичные змеевики, и серии разных типоразмеров — как партию из этого проекта.
• Многоконтурные конструкции: двухконтурные и трёхконтурные змеевики, двойные змеевики с навивкой виток между витков.
• Доставляем по всей России.

Другие работы — в разделе змеевики.

Пришлите чертёж или параметры — диаметр и марку трубы, диаметр навивки, число контуров и витков, рабочее давление и среду — рассчитаем стоимость и срок изготовления двухконтурного змеевика.
